B2T型壓力控制器
瀏覽量:
1000
所屬分類
壓力控制器
數(shù)量
-
+
1
產品描述
參數(shù)
一、概述
BT型壓力控制器是采用彈簧管（波登管）做感壓元件的控制器，控壓范圍是1～100Mpa，共有13個品種。該產品是我們八十年代的仿制外國產品，曾經為我國大型引進設備多年提供備件，發(fā)揮重要作用。

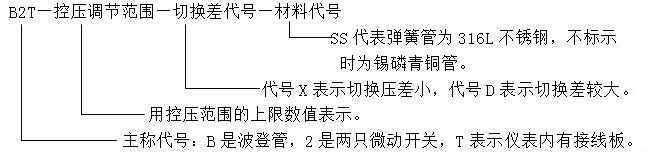

二、型號編寫含義
三、結構特點

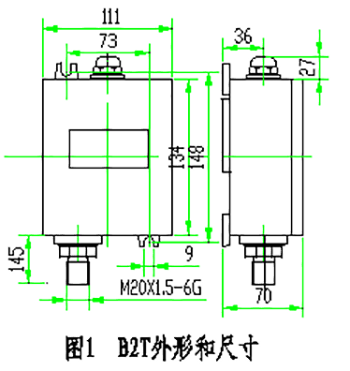

3.1 外形結構和尺寸
外形結構和尺寸如圖1所示。
3.2 工作介質浸潤材料
工作介質浸潤材料為銅和不銹鋼，用于無腐蝕性的介質（液體和氣體）；
工作介質浸潤材料為全不銹鋼，用于有腐蝕性的介質（液體和氣體）。

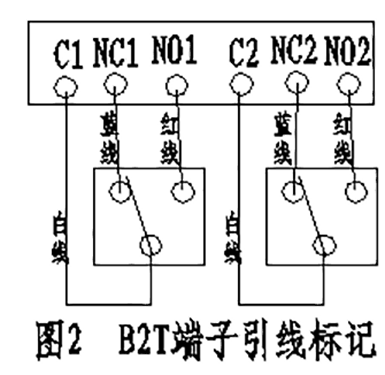

3.3 電氣連接和引線標記
儀表的電信號由接線板轉接。其接線標記如圖2所示。
3.4 安裝方式和壓力連接
儀表可以管裝，壓力連接接頭是M20X1.5-6g螺紋，
儀表亦可壁裝，安裝尺寸如圖1所示：
